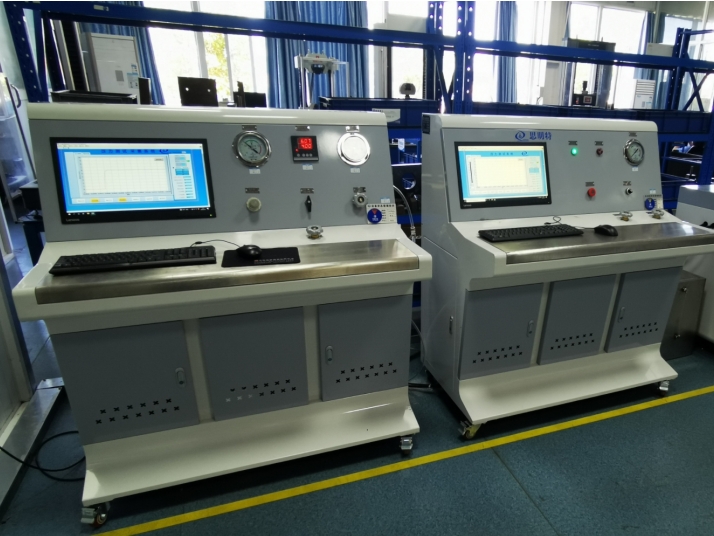

標題：變壓器油箱開裂油壓測試系統

變壓器油箱開裂油壓測試系統是用于檢測變壓器油箱 結構強度、密封性及抗壓能力 的專用設備，主要用于 出廠試驗、型式試驗及檢修維護，確保油箱在運行或運輸過程中不發生滲漏、變形或爆裂。

1. 系統組成
模塊    功能說明
液壓動力單元    提供穩定可調的油壓（0~1MPa），通常采用電動試壓泵或氣動增壓泵。
壓力控制系統    包括壓力傳感器、比例閥、PLC控制，實現 自動升壓、保壓、泄壓。
數據采集系統    實時記錄壓力、時間、溫度等參數，支持曲線分析（如壓力衰減率）。
安全防護系統    超壓自動泄壓閥、緊急停機按鈕、防爆隔離罩，確保測試安全。

2. 測試流程
（1）靜態油壓測試（常規）

準備工作

封閉油箱所有開口（閥門、呼吸器、法蘭）。

注入變壓器油（符合GB 2536標準），排盡空氣。

加壓階段

以 ≤0.01MPa/s 的速率加壓至 1.5倍工作壓力（如額定0.05MPa → 測試0.075MPa）。

保壓階段

維持壓力 30分鐘~2小時（依據標準），監測壓力波動（允許±2%偏差）。

檢漏與判定

肉眼觀察焊縫、箱壁是否滲漏。

使用 熒光檢漏劑 或 超聲波檢測儀 定位微裂紋。

泄壓與報告

緩慢泄壓，記錄壓力-時間曲線，生成測試報告。

（2）動態油壓測試（可選）

模擬短路沖擊：通過 快速增壓裝置（如蓄能器） 在 毫秒級 施加脈沖壓力，檢測油箱抗瞬時沖擊能力。

應變監測：在油箱關鍵位置貼 應變片，測量形變量（需≤0.1mm）。

3. 關鍵性能指標
參數    要求
壓力范圍    0~1MPa（可調，精度±0.5%FS）
保壓穩定性    30分鐘內壓力衰減≤3%
控制方式    手動/自動（PLC+HMI觸摸屏）
安全保護    超壓自動切斷、緊急泄壓、硬件互鎖
數據輸出    支持Excel/PDF報告，含壓力曲線、滲漏點標記
4. 典型應用場景

出廠試驗：確保新造油箱符合IEC 60076或GB/T 6451標準。

檢修維護：排查老舊油箱的潛在裂紋（如運輸震動導致的隱性損傷）。

研發驗證：優化油箱設計（如加強筋布局、焊接工藝）。

5. 安全注意事項

防爆措施：測試區域禁止明火，油箱周圍加裝防護罩。

人員培訓：操作者需熟悉液壓系統及應急流程（如突發泄壓）。

環境要求：油溫控制在 10~40℃，避免低溫導致油液黏度過高。

6. 系統選型建議

小型油箱：選用便攜式油壓測試儀（如HP-500，最大壓力0.6MPa）。

大型電力變壓器：需定制 高壓力（≥1MPa）+ 大流量 系統，搭配自動化控制。

智能升級：集成AI視覺檢測（自動識別裂紋）或物聯網（遠程監控）。

7. 故障處理與維護

壓力無法上升：檢查油泵密封性、過濾器是否堵塞。

數據漂移：校準壓力傳感器，排除電磁干擾。

系統維護：定期更換液壓油，清潔油路，檢查電氣接地。

如需更詳細的 系統原理圖、操作手冊或合規性認證（如CE、CNAS），可進一步提供具體需求！
